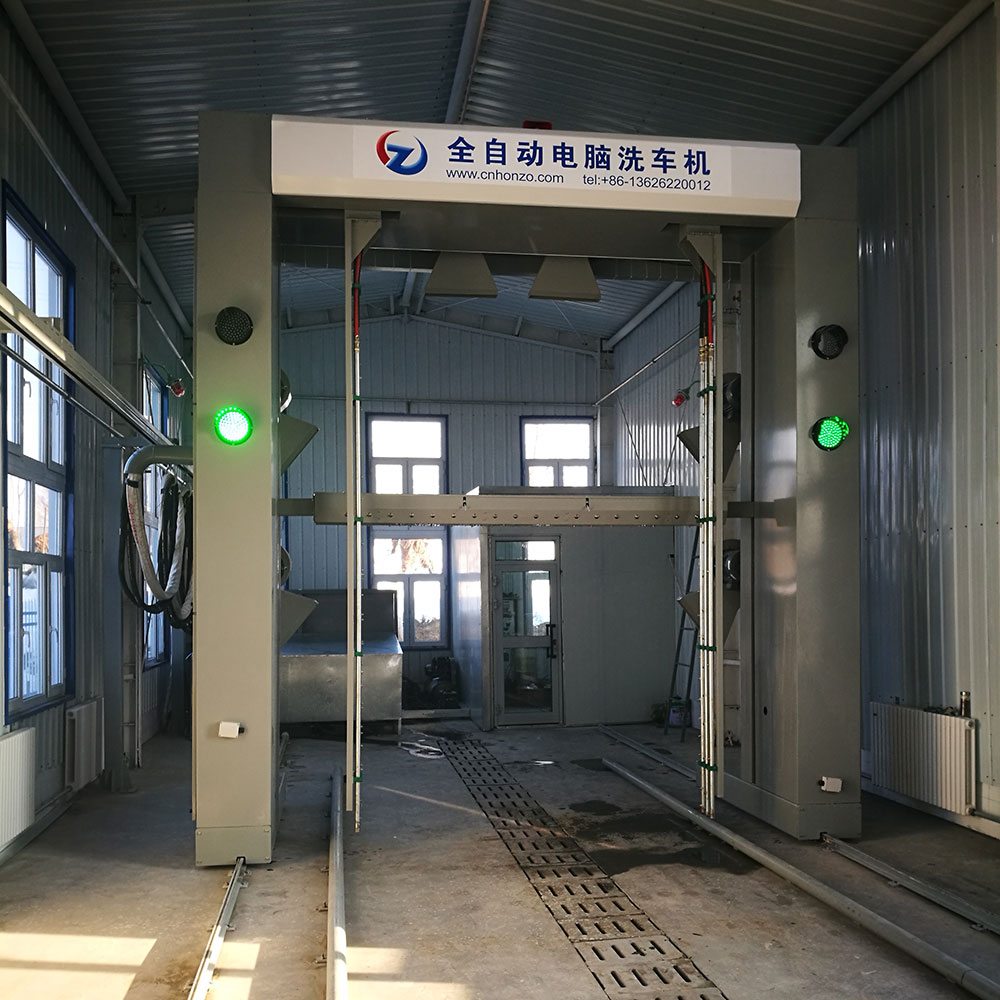

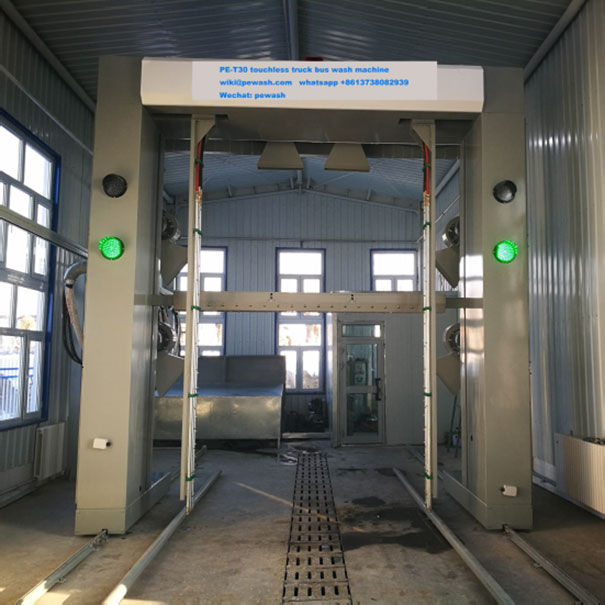

Автоматическая бесконтактная мойка PE-T30

Автоматизированная мойка PE-T30 в основном используется для мойки грузовых машин. Согласно требованиям клиентов мы можем поставить мойку днища и колес, сушильную систему, систему рециркуляции воды, резервуар для воды и т. д.

В корзину

СвойстваТехнические характеристики

Комплектация	Кол-во	Стоимость
Автоматизированная мойка грузовиков водой под высоким давлением Размер оборудования: 2200x5200x4200 мм (L x Ш x В). Максимальный размер автомобиля: 21000x3000x3800 мм (Д x Ш x В). Установочные минимальные размеры: 22000x6700x4700 мм (Д x Ш x В). Длина направляющей: 24 м. Средний расход воды: 500-850 л на транспортное средство. Время очистки: 10-14 мин / грузовик. Общая установленная мощность: 70кВт + 32кВт (сушилка). Напряжение: 38 В / 50 Гц, 3 фазы. Вес нетто машины T: 5500 кг. Давление воды: 70 бар. Воздушный переключатель: 400А. Возможна голосовая трансляция, звук и свет, аварийная сигнализация. Приводной двигатель: 0,55 кВт * 2 комплекта. Насос PF36 * 2 комплекта + двигатель 30 кВт * 2 комплекта.	1	92 300 $
Мойка днища и колес 2 в 1 (опция) Размер ма (мм): L1600 * W3600 * H1200. установочный размер (мм): Д 1620 * Ш3620 * В1200. Скорость конвейера: 5-6 м / мин. Расход воды: 230 литров на машину. Давление стирки: 30 бар.	1	19 200 $
Система сушки (опция) Мощность двигателя 4 кВт * 8 комплектов. Двигатель: Siemens, 380 В / 50 Гц.	1	12 800 $
Дезинфицирующее средство система (опция) Насос 0,75 кВт	1	По запросу
Накопительная емкость (опция) LWH: 2600 мм * 1800 мм * 1800	1	По запросу
Монтаж и пусконаладочные работы		6,5 % от стоимости оборудования

Принцип работы

Машина движется по рельсам, распыляя воду под высоким давлением и моющее средство, процесс мойки проходит с помощью компьютерного автоматического управления, чтобы обеспечить работу всех циклов автомойки.

Характеристики продукта

Машина имеет следующие автоматические функции:

Система тяги автоматического движения, автоматический возврат, автоматическая система контроля остановки;
Система автоматического разбрызгивания воды под высоким давлением и моющего средства;
Аварийная сигнализация, система автоматического отключения.

Машина выбирает автоматически программу для мойки водой под высоким давлением.

Электрическая система управления использует регулятор скорости преобразования частоты высокой эффективности, контроллер, запрограммированный согласно функциям оборудования, отслеживает работу оборудования в режиме онлайн, контролирует работу оборудования

Чтобы обеспечить качественную работу и надежность оборудования используются ключевые компоненты, производства ведущих мировых производителей.

Структура машины

Рама

Рама моечного оборудования состоит из пола, левой колонны, правой колонна и верхней рамы. Основная рама покрыта оцинкованным листом. Пол выполнен из прямоугольных стальных труб. Левая и правая колонки и верх каркаса выполнен из стальных труб квадратного сечения. Слева и справа установлены колонны и верхняя рама с системой опрыскивания, и система управления электричеством отдельно.

Система распыления воды под высоким давлением

Структура системы опрыскивания показана на Рисунке 4. Водопроводная труба работает. Оцинкованная стальная труба G1. Водопроводные трубы соединены квадратным сечением. Колено, тройник, сквозное соединение с наружной резьбой и сквозное соединение с внутренней резьбой. Водопроводные трубы закреплены на рамах отдельно с помощью нейлоновых блоков. Когда автомойка начинает работать, водяной насос набирает чистую воду из бака, а затем промывает поверхность автобуса через форсунки. Чтобы усилить эффект очистки, форсунки устанавливаются по обеим сторонам стойки, а корпус омывается высоким давлением , используя колебательные движения.

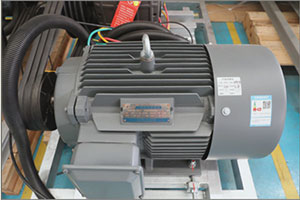

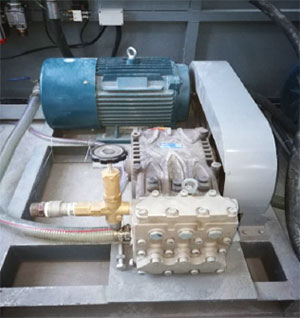

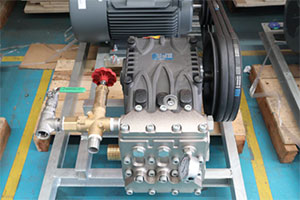

Двигатель Siemens 30 кВт и водяной насос высокого давления Pinfl PF36 130 бар

Передвижение системы

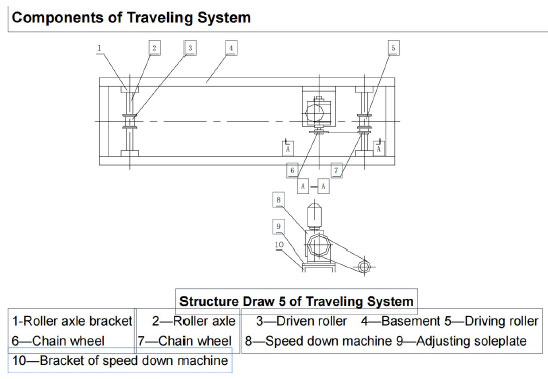

Структура системы передвижения показана на Рисунке 5.

Вся система установлена на цокольном этаже 4 и работает с опорой приводного катка 5 и
Ролик ведомый 3. Ролик установлен на кронштейне оси ролика 1 через ролик.

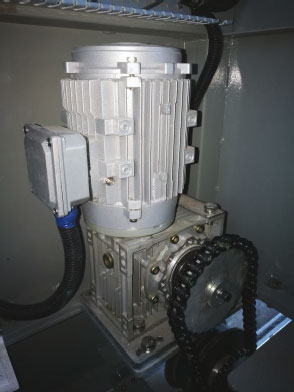

ось 2. Перемещение ролика осуществляется приводом цепного колеса 7 на ведущую
ролик 5 через цепное колесо 6 на машине с пониженной скоростью 8. Снижение скорости
машина 8 установлена на регулировочной подошве 9, которая закреплена на кронштейне 10.
машины-замедлителя.

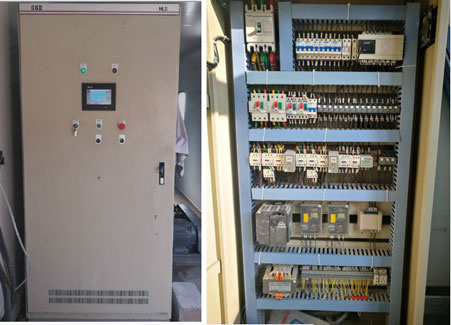

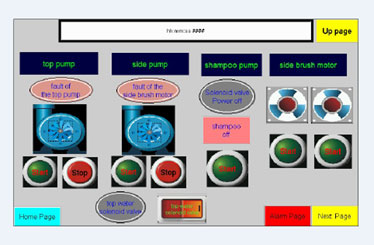

Электрическая система управления

Устанавливается в электрошкаф. Через панель управления на электрическом рабочий стол, электрическая система управления может реализовать автоматический управление автоматизированной мойкой. Его ключевой частью является ПЛК, который завершает работу программы распыления воды под высоким давлением и перемещения через датчик электричества и ультразвуковой датчик приближения.

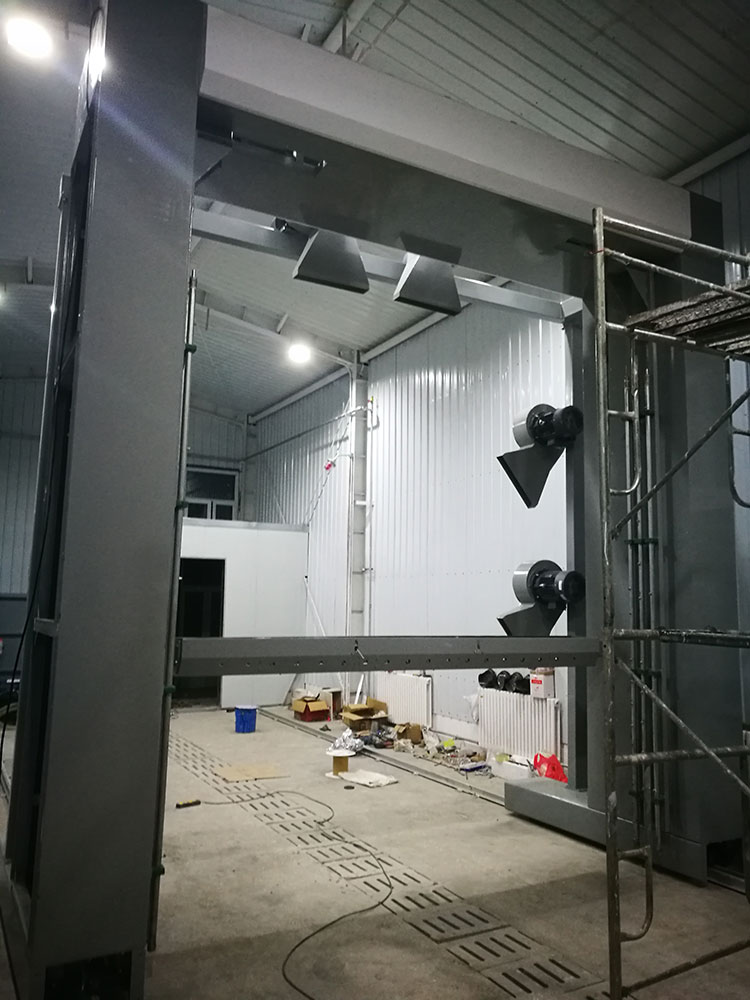

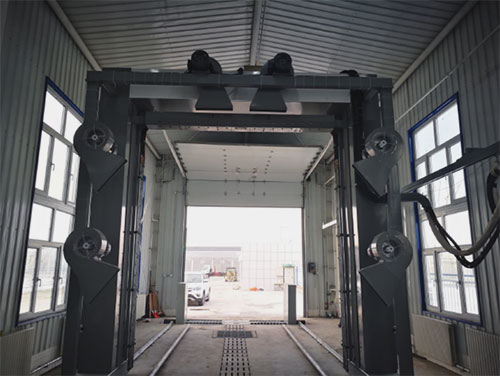

Мощная система сушки, эта система состоит из 8 комплектов мощностью 4 кВт. (опция)

Центробежный вентилятор высокого давления и воздушное сопло с гладкой конструкцией позволяют получить более мощный и менее шумный поток воздуха. Вентиляторы устанавливаются на каркас колонны. Для изготовления колонны используют сварную квадратную трубу, покрытую антикоррозийной краской и оцинкованную.

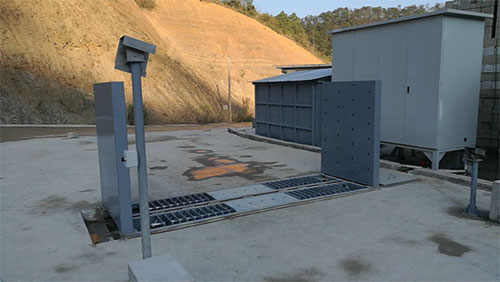

Автоматическая система мойки шасси и колес (опция)

Система установлена у входа в автомойку. Когда грузовик подходит к турбине, соответствующий водяной насос высокого давления начинает работать, а колеса омывается высоким давлением. Система состоит из насоса высокого давления, трубы высокого давления и других компонентов, покрытых антикоррозийной краской. Шасси моется стационарной подземной установкой, благодаря напору воды, хорошо промываются борта грузовика, шасси автомобиля.

Часть системы

1. основная рама, оцинкованная квадратная труба, сварная формовка, срок службы более 8-10 лет;
2. труба и вращающийся спринклер: труба из нержавеющей стали D 1 ", вращающийся спринклер * 4 комплекта;
3. высокое давление воды: насос PF, 130 бар;
4. система управления: Schneider Electric, беспроводной пульт дистанционного управления
8. Система рециркуляции воды (опция)

После промывки сточные воды содержат много масла, осадка и промывают водой. После прохождения через систему очистки и рециркуляции воды, очищенная вода может использоваться в процессе мытья автомобилей.
