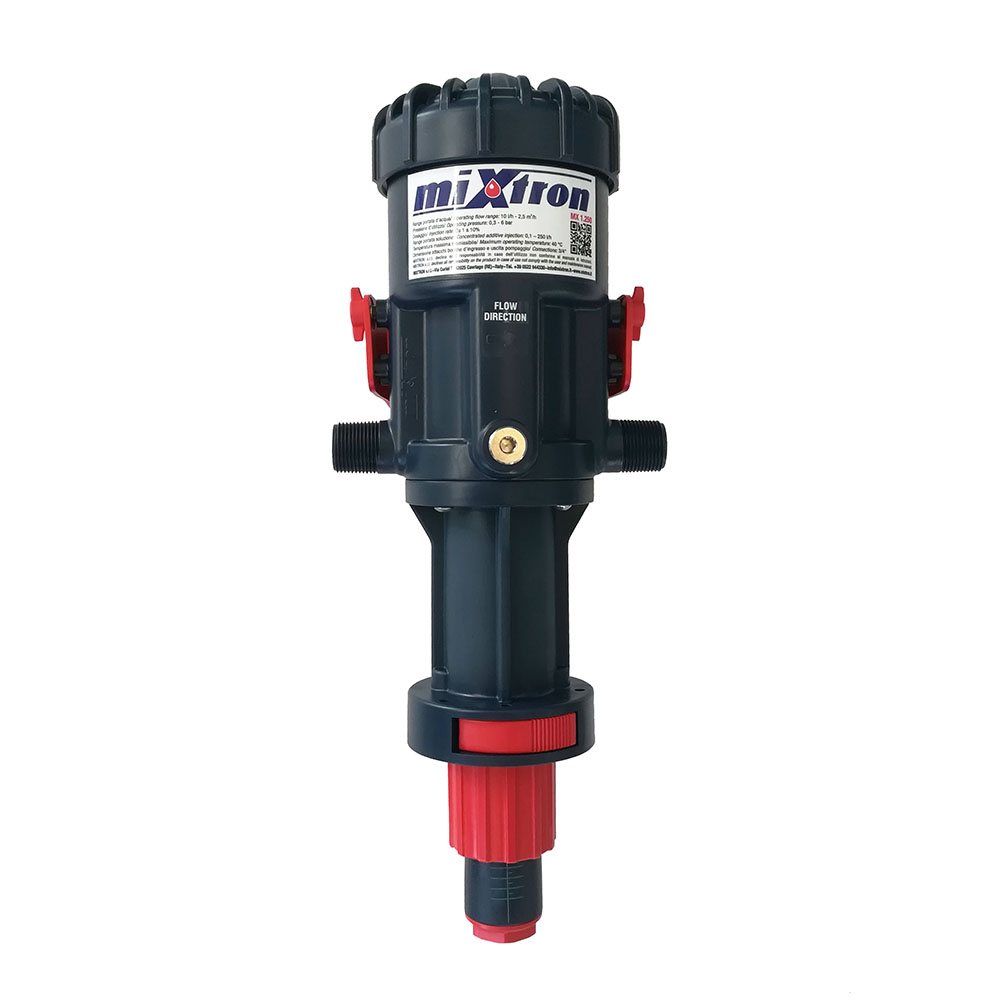

Пропорциональный объемный дозатор Mixtron

Дозирующее устройство - это устройство, которое будучи подключено к системе или к сети водоснабжения, использует давление и скорость потока жидкости как единственную движущую силу (не требуется элетродвигатель). Дозатор начинает всасывать концентрированный продукт, дозирует его в желаемом процентном соотношении, а затем смешивает в своей смесительной камере с жидкостью. Полученная смесь транспортируется к выпускному клапану дозатора. Доза концентрата для смешивания всегда пропорциональна объёму основной жидкости, проходящей через дозатор, независимо от колебаний скорости потока или давления жидкости.

В корзину

СвойстваОбласти применения

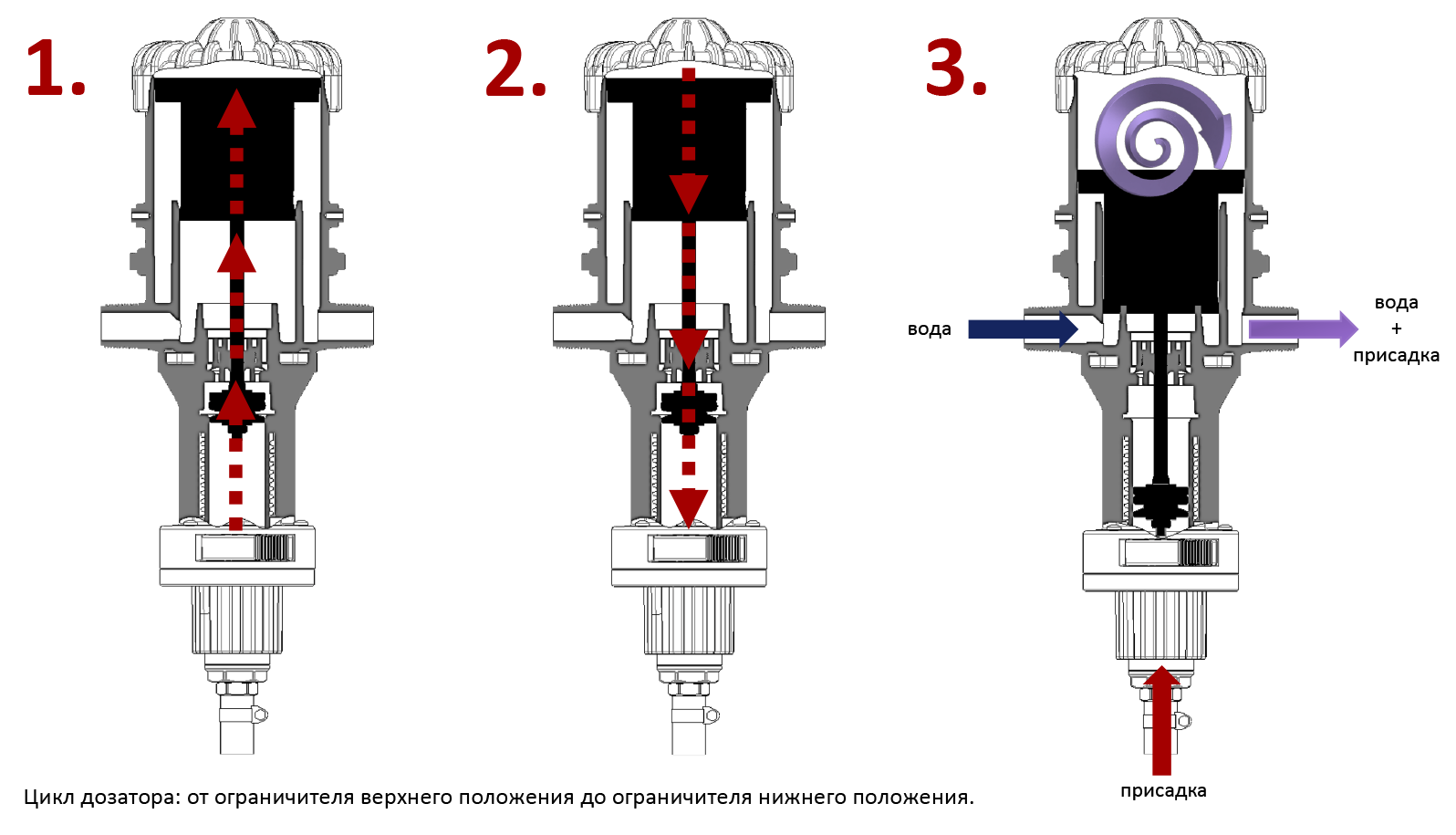

Как работает дозатор?

1. Основная жидкость поступает в корпус двигателя и толкает поршень до ограничителя верхнего положения. В это время разрежение, вызванное восходящим движением плунжера насоса, всасывает концентрат.

2. Поршень, вступив в контакт с ограничителем верхнего положения, затем, под давлением воды, опускается на основание корпуса двигателя, чтобы вновь запустить цикл возвратно-поступательного движения.

3. Основная жидкость смешивается с концентратом в цилиндре двигателя. Таким образом получается однородный раствор, который затем транспортируется к выпускному клапану дозатора.

Техническая информация

Максимальная отдаленность от точки всасывания: 4 м по вертикали +20 м по горизонтали
Максимальная вязкость : 400 csts при 25 ° c
Максимальная температура рабочей жидкости: 40°с

Особенности

• Кинематическое движение происходит тяговым, а не толчковым способом, как в дозаторах других производителей
• Разработана система предварительного впрыска для обеспечения равномерного смешивания даже масел с высокой
вязкостью
• Пружины и металлические комплектующие выполнены из нержавеющей стали AISI 316
• Количество внутренних комплектующих сведено к минимуму, чтобы сделать дозатор менее подверженным поломке,
износу, отложению в осадке примесей и моющих средств, а также с целью более легкой очистки.
• Наличие входов для чистки дозатора без необходимости его демонтажа
• Простая установка и обслуживание
• Компоненты дозатора соединены между собой посредством металлических вставок, вплавленных в пластик; винты из
нержавеющей стали закручены в металлическую, а не пластиковую резьбу
• Наличие стопорного клапана на шкале выбора режима работы для исключения случайного изменения процентного
соотношения установленной концентрации смеси
• Наличие прокладок Viton в стандартной комплектации
• Наличие термометров на корпусе двигателя для контроля рабочей температуры
• Конкретные инженерно-конструкторские разработки определённого вида продукции непосредственно для каждой области
применения.
• Ребра жесткости на крышке дозатора и на его корпусе, повышают надежность дозатора

Преимущества использования пропорционального объемного дозатора Mixtron:

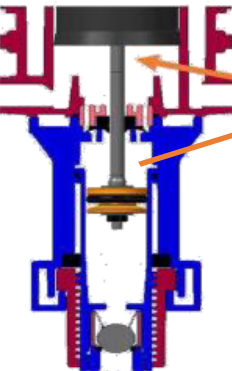

1. Система предварительного впрыска

Благодаря двухкамерному корпусу дозатора mixtron, достигается самая максимальная степень смешивания химического средства с водой, что особенно актуально для труднорастворяемых в воде технических масел. В первой камере происходит предварительный контакт химического средства с водой, во второй его полное смешивание в потоке воды.

2. Блокировка шкалы настройки

На борту дозатора Mixtron присутствует стопорная кнопка шкалы регулятора настройки дозирования, что исключает случайный сброс настойки, и как следствие ошибки дозирования. Регулятор шкалы настройки активен только при нажатой стопорной кнопке.

3. Компоненты из нержавеющей стали

Все вставки и металлические элементы выполнены из нержавеющей стали марки Aisi316, что повышает сопротивляемость дозатора внешнему химическому воздействию.

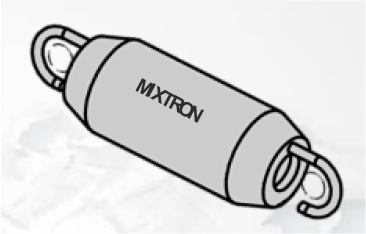

4. Пружина из нержавеющей стали

Пружина механизма дозатора Mixtron выполнена из нержавеющей стали Aisi 316, что позволяет надолго сохранить функцию эластичности пружины вне зависимости от химического воздействия или температуры, и как следствие, гарантирует точность и повторяемость циклов воспроизведения.

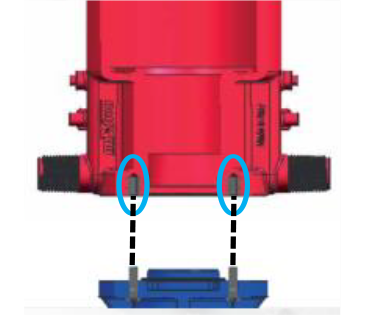

5. Идеальная соосность компонентов

Соединение пластиковых компонентов дозатора между собой происходит посредством ввинчивания винтов в отверстия с металлическими вставками, впаянными в пластиковые отверстия, что обеспечивает идеальную соосность внутренних компонентов дозатора Mixtron, и как следствие, высокое качество создаваемого разряжения создаваемый, дает потребителю возможность работы с рабочими жидкостями со степенью вязкости до 400 сст.

6. Тяговая кинематика

Дозаторы Mixtron используют естественный принцип вытягивания. Поршень вытягивается потоком воды, что создает в камере дозатора вакуум (точно также как в шприце). Разряжение воздуха вызывает всасывание химического препарата в воду.

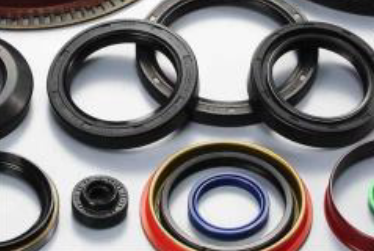

7. Уплотнения из Viton

Дозаторы Mixtron в стандартной комплектации оснащены уплотнениями из материала Viton, высоко совместимым с кислотами и различными типами хлорных соединений. Доступны также версии с уплотнениями из материалов EPDM, NBR или PTFE.

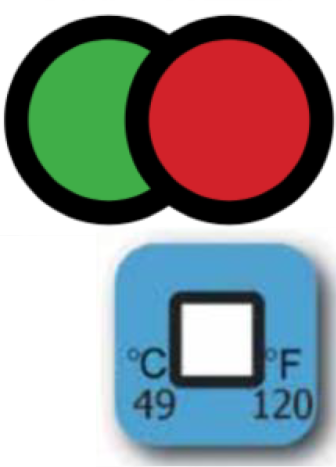

8. Два термометра-индикатора на борту

Предупредительный температурный индикатор меняет свой цвет с зеленого на красный, если температура рабочей жидкости повышается выше 43° с, тем самым предупреждая потребителя о повышении температуры выше допустимого значения.

Блокирующий температурный индикатор меняет свой цвет с белого на черный при достижении температуры рабочей жидкости 49° с, и блокирует дальнейшую эксплуатацию дозатора, при этом возобновление работы и гарантийный ремонт дозатора невозможны.

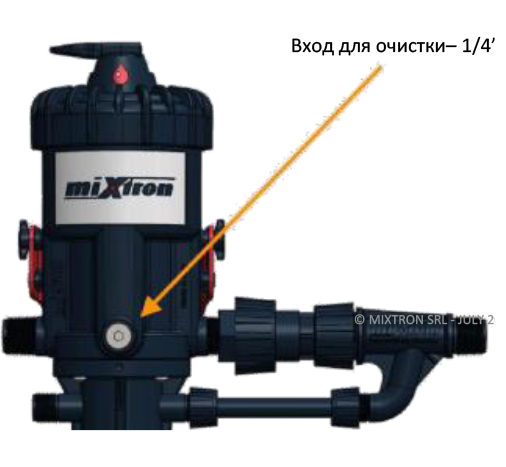

9. Дополнительный канал для очистки

Два дополнительных впускных отверстия, расположенные под углом 180 ° на передней и задней сторонах корпуса дозатора, дают потребителю возможность очистки дозатора без необходимости его демонтажа.

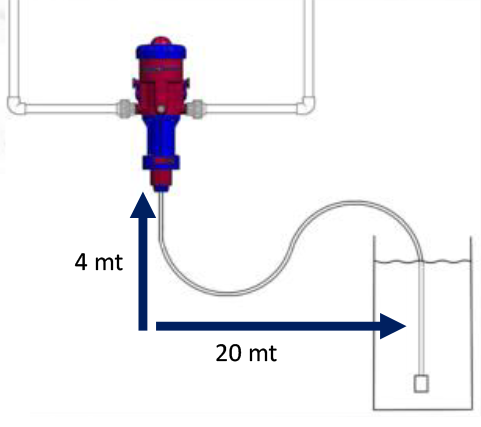

10. Отдаленность точки всасывания

Благодаря идеальному вакууму, создаваемому дозатором Mixtron, представляется возможным всасывание продукта при его отдаленности от дозатора до 4 метров по вертикали плюс 20 метров по горизонтали.

11. Мобильность

Дозатор Mixtron может быть смонтирован на стену при помощи монтажного кронштейна (поставляется в комплекте с дозатором), или может переноситься с одного места использования на другое.
