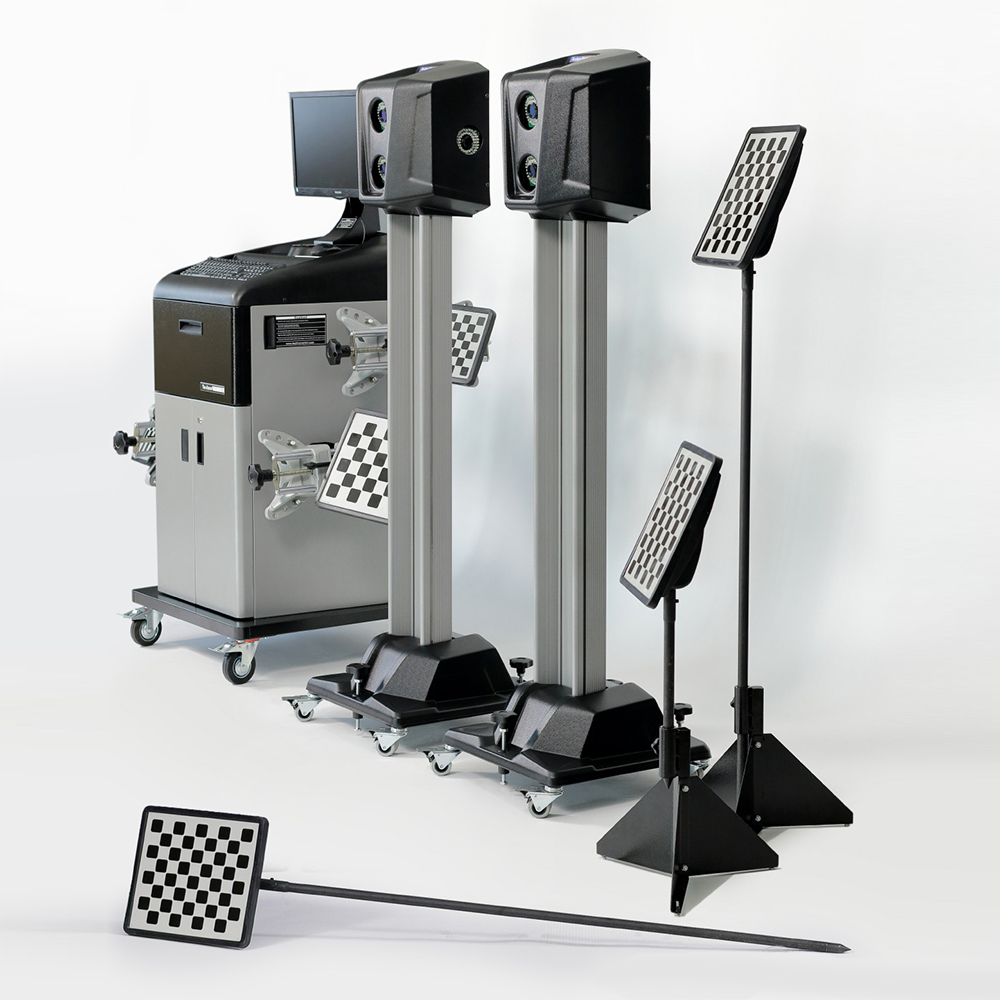

Мобильный стенд сход-развал 3D для грузовых автомобилей Техно Вектор 7 Truck T 7204 HT MC
Стенды Техно Вектор 7 с технологией 3D для грузовых автомобилей предназначены для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Серия | Серия Truck. Серия стендов для регулировки углов установки колес грузовых автомобилей. |
Количество камер | Четыре измерительные камеры на подвижных стойках + дополнительная камера. |
Типы камер | Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп. |
Тип монтажа | Напольный. Две стойки. |
Компьютерная стойка | T - серии |
Применяемость | Яма |
Расстояние от камер до центра передних поворотных платформ | 2000 - 3500 мм |
Основные преимущества |
В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм. |
Стенды развал схождения для грузовых авто «Техно Вектор» имеют следующие преимущества:
- сквозной проезд, что упрощает работу с грузовиками и автобусами при проверке схода развала;
- если углы постановки колес нарушены (неверный развал и пр.), биение компенсируется прокаткой;
- развал схождение регулируется для грузового транспорта с длиной колесной базы до 16 м;
- удобное программное обеспечение для регулировки развала, углов постановки колес. Регулярные обновления являются бесплатными;
- 3d регулировка развала схождения для грузовиков и автобусов выполняется быстро и с максимально высокой точностью.
Функционирование приборов основано на измерении угловых параметров,
определяющих положение осей и колес автомобиля с помощью видеокамер и
плоских мишеней с градиентным рисунком.

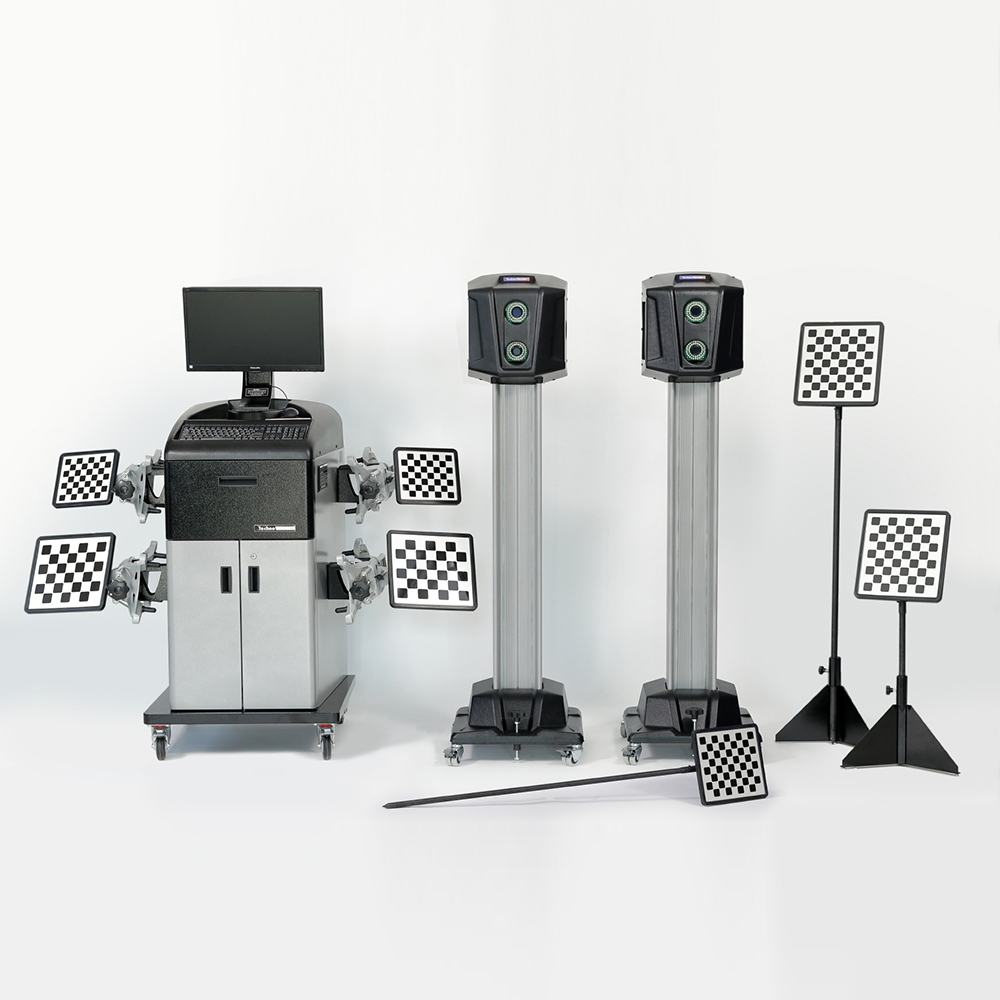

Стенды содержат следующие основные элементы:
1. Компьютерная стойка
- эргономичная рабочая панель управления;
- полноразмерная клавиатура;
- беспроводной пульт управления;
- современный, высокопроизводительный процессор;
- 21,5 дюймов LCD цветной широкоформатный монитор;
- цветной струйный принтер;
- программное обеспечение Техно Вектор с трехмерной визуализацией.
2. Самоцентрирующиеся захваты колес.
Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24”.
3. Мишени.
Пассивные отражатели без содержания электронных элементов, состоящие из:
- плоских мишеней с градиентным рисунком, покрытым защитным слоем;
- прочного ударо-защищенного корпуса.
4. Специальная мишень-щуп
Специальная мишень-щуп позволяет быстро и точно производить
измерение положения рамы грузового автомобиля для определения
центральной линии автомобиля.
5. Система машинного зрения
Корпуса системы машинного зрения представляют собой вертикальные
стойки, оснащенные прецизионными сетевыми камерами с высококачественными
матрицами. Передача данных с камер на компьютер осуществляется по
протоколу TCP/IP.
Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
6. Программное обеспечение Вектор 3DОперационная система - лицензионная Microsoft Windows 10.
- Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
- Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
- В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
- Программное обеспечение включает расширенную систему управления отчетами.
- Комплект вспомогательных устройств и приспособлений.
V |
7 |
2 |
0 |
4 |
H |
T |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 - Буквенное обозначение серии компьютерной стойки: Т, V.
2 - Цифровое обозначение серии прибора по типу измерения:
7-измерения с помощью видеокамер и мишени
с градиентным рисунком (3D).
3 - Цифровое обозначение количества одновременно измеряемых осей.
4 - Цифровое обозначение типа видеокамер: 0-стационарные.
5 - Цифровое обозначение количества видеокамер в данной модификации: 4.
6 - Буквенное обозначение типа корпуса видеокамер: H.
7 - Буквенное обозначение варианта исполнения корпуса видеокамер: Truck.
Аксессуары "Техно Вектор 7 Truck"
Система машинного зрения | 1 |
Компьютерная стойка | 1 |
Электронный блок | 1 |
Мишени с градиентным рисунком | 4 |
Самоцентрирующийся колесный адаптер (захват) | 4 |
Стопор руля | 1 |
Упор для тормоза | 1 |
Поворотная платформа | 2 |
Приемник пульта дистанционного управления | 1 |
Пульт дистанционного управления | 1 |
Руководство по эксплуатации | 1 |
Струйный цветной принтер | 1 |
Мишень-щуп | 1 |
Наименование параметра | Значение |
Напряжение, В | 220 ± 10% |
Частота, Гц | 50/60 |
Диапазон крепления колесного адаптера (захвата), дюймы | 12 ÷ 24 |
Рабочая температура, °С | +10 ÷ +35 |
Потребляемая мощность, Вт | 350 |
Климатическое исполнение прибора по ГОСТ | ГОСТ 15150-69 |
Наименование параметра | Диапазон измерений |
Макс. погрешность измерений |
Сред. статист. погрешность |
Углы установки передних (управляемых) колес | |||
Углы развала колес | ±8º | ±3' | ±2' |
Угол суммарного схождения передних колес | ±5º | ±3' | ±2' |
Угол продольного наклона шкворня | ±19º | ±8' | ±5' |
Угол поперечного наклона шкворня | ±19º | ±8' | ±5' |
Максимальный угол поворота колес | ±45º | ±10' | ±5' |
Углы установки задних (не управляемых) колес | |||
Углы развала колес | ±8º | ±3' | ±2' |
Угол суммарного схождения колес задней оси | ±5º | ±3' | ±2' |
Углы симметрии | |||
Угол смещения передней (управляемой) оси | ±2,5º | ±3' | ±2' |
Угол смещения задней (не управляемой) оси | ±2,5º | ±3' | ±2' |
Угол движения | ±2,5º | ±3' | ±2' |
Угол отклонения геометрии оси | ±2,5º | ±3' | ±2' |
